RDC104-4

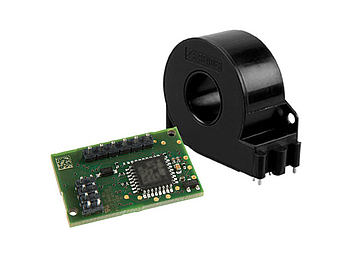

Il modulo di monitoraggio della corrente residua RDC104-4, dotato di un metodo di misurazione brevettato, viene utilizzato in combinazione con un trasformatore di corrente di misura CTBC17 e un interruttore differenziale di tipo A, che deve essere previsto nell’impianto, per il monitoraggio delle correnti di guasto in corrente continua dei sistemi di ricarica in corrente alternata per veicoli elettrici, nei quali possono verificarsi correnti di guasto sia in corrente alternata che in corrente continua. La tensione nominale Un è pari a 250 V e la corrente nominale (corrente di ricarica) In = 1 x 48 A/3 x 32 A. L’RDC104-4 è adatto per l’integrazione in un’unità di ricarica Modo 3 (AC) come modulo RDC-M secondo la norma IEC 62955.
L’RDC104-4 è destinato esclusivamente all’acquisto da parte del produttore del sistema di ricarica e non agli utenti finali!
Ulteriori informazioni:
Il modulo di monitoraggio della corrente residua RDC104-4, dotato di un metodo di misurazione brevettato, viene utilizzato in combinazione con un trasformatore di corrente di misura CTBC17 e un interruttore differenziale di tipo A, che deve essere previsto nell’impianto, per il monitoraggio delle correnti di guasto in corrente continua dei sistemi di ricarica in corrente alternata per veicoli elettrici, nei quali possono verificarsi correnti di guasto sia in corrente alternata che in corrente continua. La tensione nominale Un è pari a 250 V e la corrente nominale (corrente di ricarica) In = 1 x 48 A/3 x 32 A. L’RDC104-4 è adatto per l’integrazione in un’unità di ricarica Modo 3 (AC) come modulo RDC-M secondo la norma IEC 62955.
L’RDC104-4 è destinato esclusivamente all’acquisto da parte del produttore del sistema di ricarica e non agli utenti finali!
Ulteriori informazioni:
Caratteristiche
- Quattro uscite (Switch1, Switch2, Error, PWM)
- Metodo di misurazione brevettato (Brevetti: EP 2 571 128 / US 9.397.494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
- Campo di misura ±300 mA
- Risoluzione della corrente residua < 0,2 mA
- Corrente nominale fino a 32 A (monofase) o 3 × 32 A RMS (trifase)
- Uscita di guasto (funzioni integrate di automonitoraggio e test)
- Elevata insensibilità alle interferenze esterne
- Varianti disponibili per applicazioni conformi alla norma IEC 62955
- Ampio campo di impiego anche in ambienti difficili (ad es. in presenza di campi esterni)
- Nelle applicazioni conformi alla norma IEC 62955, il dispositivo può sostituire un interruttore differenziale di tipo B se abbinato a un interruttore differenziale di tipo A e a un dispositivo di commutazione adeguato (ad es. un relè di potenza)
Applicazioni
- Monitoraggio della corrente di guasto in corrente continua nei sistemi di ricarica in corrente alternata per veicoli elettrici
RDC104-4 Variante/i
| Tipo | Descrizione | Cod. art. |
|---|---|---|
| RDC104-4 | Modulo RDC-M conforme alla norma IEC 62955 | B94042483 |
| CTBC17 | Trasformatore di corrente di misura Ø = 17 mm | B98080070 |
| CTBC17-Cable180MM | Cavo di collegamento 180 ± 30 mm | B98080540 |
| CTBC17-Cable325MM | Cavo di collegamento 325 ± 25 mm | B98080541 |
| CTBC17-Cable600MM | Cavo di collegamento 600 ± 30 mm | B98080543 |
| CTBC17-Cable1470MM | Cavo di collegamento 1470 ± 30 mm | B98080542 |
| CTBC17P-13 | Trasformatore di corrente di misura per montaggio su PCB | B98080077 |
Download per RDC104-4
| Nome | Tipo | Dimensione | Lingua | Timestamp | D-/B-Numero |
|---|---|---|---|---|---|
| The IEC 62955 standard at a glance | Flyer | 325.9 KB | EN | 2023/11/2929.11.2023 | |
| We are your eMobility partner! | Flyer | 262.3 KB | 2023/11/2929.11.2023 | ||
| RoHS/REACH Report - B94042483 | Relazioni RoHS/REACH | 252.2 KB | 2024/09/0606.09.2024 | ||
| RDC104-4 Beiblatt | Manuali di istruzioni | 76.4 KB | DE | 2023/02/0202.02.2023 | D00402 |
| RDC104-4 Supplementary sheet | Manuali di istruzioni | 76.4 KB | EN | 2023/02/0202.02.2023 | D00402 |
| RDC104-4 | Manuali di istruzioni | 2.0 MB | DE | 2023/08/1717.08.2023 | D00402 |
| RDC104-4 | Manuali di istruzioni | 2.0 MB | EN | 2023/08/1717.08.2023 | D00402 |
| RDC104-4 | Data sheet | 550.4 KB | DE | 2023/08/2424.08.2023 | D00402 |
| RDC104-4 | Data sheet | 546.4 KB | EN | 2023/08/2424.08.2023 | D00402 |
| Stellungnahme Prüfung 6mA DC Fehlerstrom | Technical information | 450.2 KB | DE | 2022/06/0707.06.2022 |
