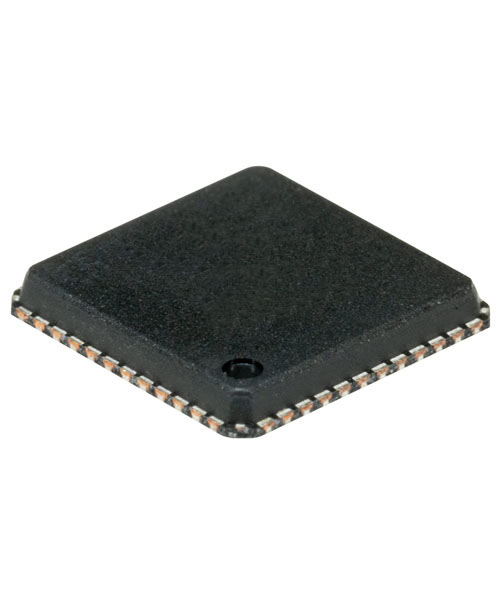

RCMB104 Chipset D0569

Il RCMB104 Chipset D0569 per il monitoraggio della corrente differenziale sensibile a tutte le correnti viene utilizzato, in combinazione con un trasformatore di corrente di misura e un interruttore differenziale (RCD) di tipo A installato a livello di impianto, per il monitoraggio della corrente di guasto nei sistemi di ricarica AC per veicoli elettrici, in cui possono verificarsi correnti di guasto sia in corrente continua che in corrente alternata.

A seconda della variante, il chipset è adatto all’integrazione in un dispositivo di ricarica (Mode 2, IC-CPD) secondo le norme IEC 62752 o UL 2231-2 (CCID5 o CCID20).

Con i nostri componenti per la misurazione delle correnti di guasto, otterrete una soluzione all’avanguardia per misurazioni affidabili in diverse applicazioni. La combinazione tra il potente sensore CCE4400, il microcontrollore intelligente e il firmware flessibile rende questo sistema una scelta eccellente per le vostre esigenze IC-CPD. Affidatevi a Bender per precisione, conformità e sicurezza nel vostro impianto elettrico.

Il cuore di questa soluzione all’avanguardia è costituito dall’ASIC CCE4400 di Bender e da un potente microcontrollore con firmware D0569.

Domande? Contattaci!

Il RCMB104 Chipset D0569 per il monitoraggio della corrente differenziale sensibile a tutte le correnti viene utilizzato, in combinazione con un trasformatore di corrente di misura e un interruttore differenziale (RCD) di tipo A installato a livello di impianto, per il monitoraggio della corrente di guasto nei sistemi di ricarica AC per veicoli elettrici, in cui possono verificarsi correnti di guasto sia in corrente continua che in corrente alternata.

A seconda della variante, il chipset è adatto all’integrazione in un dispositivo di ricarica (Mode 2, IC-CPD) secondo le norme IEC 62752 o UL 2231-2 (CCID5 o CCID20).

Con i nostri componenti per la misurazione delle correnti di guasto, otterrete una soluzione all’avanguardia per misurazioni affidabili in diverse applicazioni. La combinazione tra il potente sensore CCE4400, il microcontrollore intelligente e il firmware flessibile rende questo sistema una scelta eccellente per le vostre esigenze IC-CPD. Affidatevi a Bender per precisione, conformità e sicurezza nel vostro impianto elettrico.

Il cuore di questa soluzione all’avanguardia è costituito dall’ASIC CCE4400 di Bender e da un potente microcontrollore con firmware D0569.

Domande? Contattaci!

Caratteristiche

Quattro uscite (Switch1, Switch2, Error, PWM)
Campo di misura ±300 mA
Risoluzione della corrente differenziale 0,2 mA
Tecnologia di misura brevettata (brevetti: EP 2 571 128 / US 9.397.494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
Corrente di carico fino a 32 A RMS (monofase) o 3 x 32 A RMS (trifase) (a seconda dell’apparecchio)
Uscita di errore (automonitoraggio integrato e funzioni di test)
Elevata insensibilità alle interferenze esterne

Varianti disponibili per applicazioni conformi alle norme IEC 62752 e UL 2231-2
Ampio campo di applicazione anche in ambienti difficili (ad es. in presenza di campi esterni)
Nelle applicazioni secondo la norma IEC 62752, in combinazione con un interruttore differenziale (RCD) di tipo A e un dispositivo di commutazione adeguato (ad es. relè di potenza), può sostituire un interruttore differenziale (RCD) di tipo B.
Chipset composto da ASIC e microcontrollore
Compatibile con diversi trasformatori di corrente di misura (vedi tabella)
Ottimizzato per progetti a basso costo

Applicazioni

Sistemi di ricarica AC per veicoli elettrici in cui possono verificarsi correnti di guasto in corrente continua o alternata
