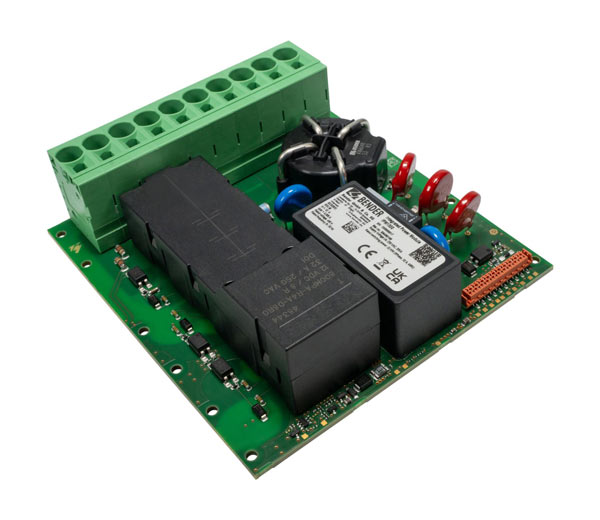

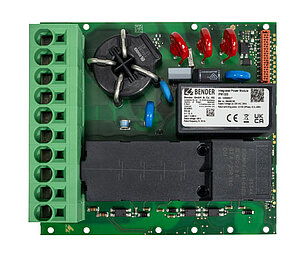

Modulo di potenza integrato IPM1300

• Relè di potenza da 22 kW (32 A / 400 V)
• Dispositivo di protezione contro le sovratensioni (SPD)
• Alimentatore DC integrato (anche per il regolatore di carica)
• Trasformatore di corrente di misura per il monitoraggio della corrente residua in DC
• Sensore di temperatura integrato
• Connettore a 20 pin per il collegamento al regolatore di carica tramite cavo a nastro (in dotazione)
• Monitoraggio del conduttore di protezione (monitoraggio PE)

Modulo di potenza integrato IPM1300 da utilizzare con il regolatore di carica ICC1314

L’IPM1300 è il complemento perfetto per realizzare una stazione di ricarica compatta o una wallbox. Con le sue dimensioni di soli 120 x 130 mm, si integra perfettamente con il controller di ricarica ICC1314, consentendo la realizzazione di stazioni di ricarica compatte.

Il modulo di potenza dell’IPM1300 contiene un alimentatore integrato che viene utilizzato anche per il regolatore di carica, in modo che non sia necessaria alcuna alimentazione DC aggiuntiva. Inoltre, sono disponibili 3 watt per applicazioni aggiuntive. Può essere utilizzato per sistemi di ricarica con una potenza di ricarica fino a 22 kW.

Il trasformatore di corrente di misura integrato viene analizzato tramite il regolatore di carica. Insieme, il trasformatore e il regolatore di carica formano un sistema di rilevamento della corrente di guasto in DC da 6 mA conforme alla norma IEC 62955. L’IPM1300 monitora anche il collegamento di terra di protezione (PE) e il sistema trifase.

Un sensore di temperatura interno rileva la temperatura attuale del PCB e consente al regolatore di carica di regolare la corrente di carica in funzione della temperatura. Nel modulo di potenza è integrato anche il monitoraggio del relè di carico (controllo di saldatura).
