ISOMETER® isoMED527

Dispositivo di monitoraggio dell'isolamento per sistemi IT medicali conforme alle norme IEC 60364-7-710 e IEC 61557-8
Monitoraggio completo dei parametri rilevanti nei sistemi IT medicali, quali resistenza di isolamento, capacità di dispersione, impedenza e corrente di pericolo totale
Monitoraggio del carico e della temperatura del trasformatore del sistema IT
Misura integrata della tensione
Supporta la localizzazione dei guasti di isolamento con ISOSCAN® EDS551

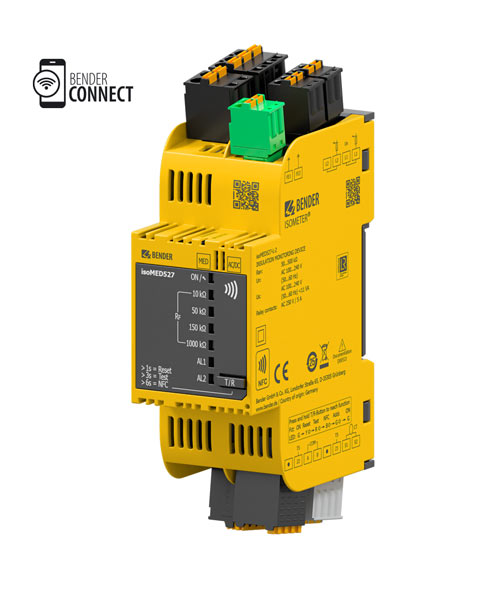

ISOMETER® isoMED527 è un dispositivo di monitoraggio dell’isolamento per alimentatori non collegati a terra (sistemi IT) in ambito medico. Misura la resistenza di isolamento nei sistemi IT medici con tensione di rete compresa tra AC 100…240 V. Se la resistenza di isolamento scende al di sotto di una soglia specificata, viene attivato automaticamente un allarme. La soglia di allarme può essere impostata in modo flessibile in un intervallo compreso tra 50 e 500 kΩ.

È disponibile in due varianti. Nella variante base vengono misurate la resistenza di isolamento, il carico del trasformatore e la temperatura del sistema IT. I messaggi di allarme vengono emessi tramite i LED del dispositivo e tramite l’interfaccia RS-485 Bender Smart Connect (BSC).

Nella versione avanzata con il modulo funzionale A attivato, vengono misurate anche la capacità di dispersione verso rete, l’impedenza e la tensione di rete, per consentire una valutazione completa delle condizioni del sistema IT medico. Per questi parametri è inoltre possibile impostare soglie individuali per i messaggi di allarme.

I valori di misura e i messaggi di allarme vengono messi a disposizione degli altri partecipanti al bus tramite il BSC. Per le funzioni di visualizzazione e allarme, si raccomanda l’uso di combinazioni adeguate di segnalazione e prova, al fine di soddisfare i requisiti delle norme pertinenti.

Una volta rilevato un guasto di isolamento, è possibile avviare una ricerca mirata del guasto stesso. Grazie all’impiego di una tecnologia di misura innovativa, è possibile rilevare immediatamente il guasto senza la necessità di un generatore di corrente di prova aggiuntivo. Per localizzare il guasto di isolamento si raccomanda l’uso del localizzatore di guasti di isolamento ISOSCAN® EDS551.

L’ISOMETER® isoMED527 è dotato di un’interfaccia NFC. Ciò consente di configurare il dispositivo tramite l’app Bender Connect, sia quando è alimentato che quando non lo è. Inoltre, è possibile leggere le informazioni sul dispositivo, creare backup dei dati e installare moduli funzionali.

La capacità di dispersione di rete massima consentita è di 5 μF. È necessario effettuare una parametrizzazione individuale in ogni singolo caso per adattare il sistema alle condizioni di installazione e di funzionamento in loco, al fine di soddisfare i requisiti delle norme.
