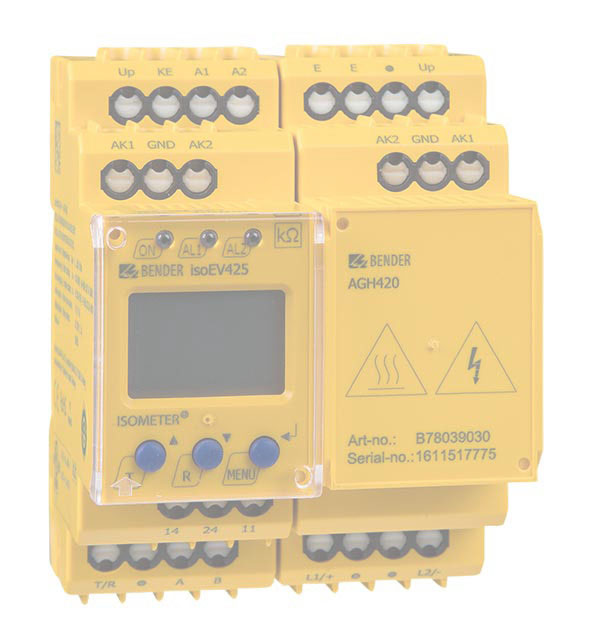

ISOMETER® isoEV425 con AGH420
- Questa serie di dispositivi è in fase di dismissione. -
Consegnabile secondo disponibilità fino al 31.08.2024.
Il vostro referente personale sarà lieto di assistervi.
Conoscete già la nostra nuova generazione di prodotti:
- Questa serie di dispositivi è in fase di dismissione. -
Consegnabile secondo disponibilità fino al 31.08.2024.
Il vostro referente personale sarà lieto di assistervi.
Conoscete già la nostra nuova generazione di prodotti:
Caratteristiche
- Monitoring for DC charging stations (mode 4 acc. to IEC 61851-23) for charging of electric vehicles
- Measurement of the mains voltage (r.m.s.) with undervoltage and overvoltage detection
- Measurement of DC voltages system to earth (L+/PE and L-/PE)
- Automatic adaptation to the system leakage capacitance up to 5 μF or 20 μF
- Automatic device self test with connection monitoring
- Selectable start-up delay, response delay and delay on release
- Two separately adjustable response value ranges of 1kΩ …500 kΩ (Alarm 1, Alarm 2)
- Alarm signalling via LEDs (AL1, AL2), a display and alarm relays (K1, K2)
- N/C operation or N/O operation of the relays selectable
- Measured value indication via multifunctional LCD
- Fault memory can be activated
- RS-485 (galvanically isolated) including the following protocols:
– BMS interface (Bender measuring device interface) for data exchange with other Bender components
– Modbus RTU
– IsoData (for continuous data output) - Password protection to prevent unauthorised parameter changes
Applicazioni
- DC charging stations for electric vehicles according to IEC 61851-23
ISOMETER® isoEV425 con AGH420 Variante/i
| Type | Supply voltage US | System leakage capacitance Ce | Art. No.* |
|---|---|---|---|
| isoEV425-D4 with AGH420 | AC 100…240 V, 47…63 Hz / DC 24…240 V | ≤ 5 μF | B71036401 B91036401 |
| isoEV425HC-D4 with AGH420 | AC 100…240 V, 47…63 Hz / DC 24…240 V | ≤ 20 μF | B71036397 |
*(B7… = push-wire terminal / B9… = screw-type terminal)
Accessori opzionali per ISOMETER® isoEV425 con AGH420
| Type | Art. No. |
|---|---|
| Mounting clip for screw mounting (one piece per device) | B98060008 |
| Mounting frame XM420 | B990994 |
Download per ISOMETER® isoEV425 con AGH420
| Nome | Tipo | Dimensione | Lingua | Timestamp | D-/B-Numero |
|---|---|---|---|---|---|
| AGH420 | Manuali di istruzioni | 1.5 MB | DE | 2023/10/3131.10.2023 | D00029 |
| AGH420 | Manuali di istruzioni | 1.5 MB | EN | 2023/10/3131.10.2023 | D00029 |
| UKCA - AGH | Dichiarazioni di conformità | 122.7 KB | 2023/11/2222.11.2023 | ||
| UKCA - isoxx425 | Dichiarazioni di conformità | 142.1 KB | 2023/06/1212.06.2023 | ||
| AGH | Dichiarazioni di conformità CE | 143.8 KB | 2023/11/2222.11.2023 | ||
| isoXX425 | Dichiarazioni di conformità CE | 146.2 KB | 2023/07/1414.07.2023 | ||
| isoEV425 | Quickstarts | 813.8 KB | DE | 2019/08/0909.08.2019 | D00126 |
| isoEV425 | Quickstarts | 807.4 KB | EN | 2019/08/0909.08.2019 | D00126 |
| isoEV425 | Manuali di istruzioni | 1.5 MB | DE | 2019/05/1313.05.2019 | D00126 |
| isoEV425 | Manuali di istruzioni | 1.4 MB | EN | 2021/01/2222.01.2021 | D00126 |
