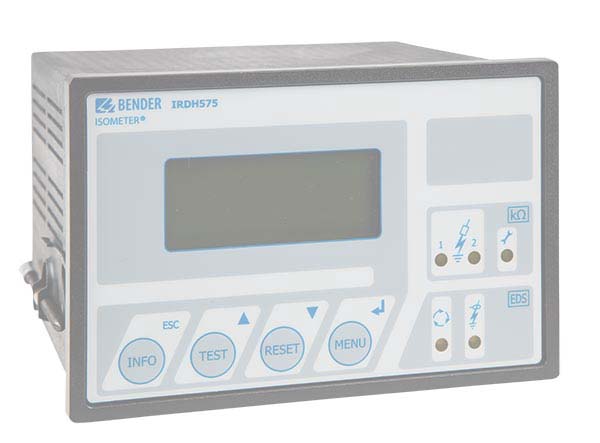

ISOMETER® IRDH575
- Questa serie di dispositivi è in fase di dismissione. -
Consegnabile secondo disponibilità fino al 31.12.2023.
Il vostro referente personale sarà lieto di assistervi.
Conoscete già la nostra nuova generazione di prodotti:
- Questa serie di dispositivi è in fase di dismissione. -
Consegnabile secondo disponibilità fino al 31.12.2023.
Il vostro referente personale sarà lieto di assistervi.
Conoscete già la nostra nuova generazione di prodotti:
Caratteristiche
- Universal application in 3(N)AC, AC/DC and DC IT systems
20…575 V/340…760 V - Response range 1 kΩ…10 MΩ
- Info key for the indication of various parameters and the system leakage capacitance
- Comprehensive self-monitoring function including system fault alarm relay
- Internal / external test and reset button
- Two separate alarm relays, N/C or N/O operation selectable
- Backlit LC display, 4 x 16 characters
- RS-485 interface
- Data memory, system disconnection and 0/4…20mA current output
- Extendable to an insulation fault location system for 1080 circuits
- Adjustable test current for insulation fault location
- Appropriate for EDS4… insulation fault evaluators
Applicazioni
- Insulation resistance monitoring in IT systems
- Localisation of insulation faults with additional insulation fault locators EDS4…
ISOMETER® IRDH575 Variante/i
| Type | Nominal system voltage Un | Supply voltage US | Art. No. |
|---|---|---|---|
| IRDH575B1-427 | AC / DC 20…575 V | DC 19,2…72 V | B91065502 |
| IRDH575B1-435 | 3(N)AC / DC 20…575 V* | AC 88…264 V / DC 77…286 V* | B91065500 |
| IRDH575B1-4227** | 3(N)AC / DC 20…150 V* | DC 19,2…72 V* | B91065505 |
| IRDH575B1-4235 | AC / DC 20…150 V | AC 88…264 V / DC 77…286 V | B91065504 |
| IRDH575B2-427 | 3(N)AC 340…760 V / DC 340…575V* | DC 19,2…72 V | B91065506 |
| IRDH575B2-435 | 3(N)AC 340…760 V / DC 340…575 V* | AC 88…264 V / DC 77…286 V* | B91065503 |
* Absolute values
** Measuring voltage Um 10 V
Accessori opzionali per ISOMETER® IRDH575
Protection against dust and moisture
| Type | Dimensions | Art. No. |
|---|---|---|
| Panel sealing, degree of protection IP42 | 144 x 96 mm | B98060006 |
| Transparent cover, degree of protection IP65 | 144 x 96 mm | B98060007 |
Adaptor for rail mounting
| Type | Art. No. |
|---|---|
| Adaptor for rail mounting | B98060010 |
The adaptor allows fast mounting of the IRDH575 on a DIN rail according to IEC 60715.
Measuring instruments
| Type | Measuring range | Dimensions | Art. No. |
|---|---|---|---|
| 9620-1421 | 0…20 mA | 96 x 96 mm | B986841 |
| 9620S-1421 | 0…20 mA | 96 x 96 mm | B986842 |
Download per ISOMETER® IRDH575
| Tipo | Nome | Dimensione | Lingua | Timestamp | D-/B-Numero |
|---|---|---|---|---|---|
| Dichiarazioni di conformità CE | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuali di istruzioni | IRDH575 | 5.4 MB | DE | 2022/06/09 10:46:1909.06.2022 10:46:19 | D00089 |
| Manuali di istruzioni | IRDH575 | 5.1 MB | EN | 2022/06/09 10:48:1009.06.2022 10:48:10 | D00089 |
| Manuali di istruzioni | IRDH575 | 1.1 MB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00089 |
| Manuali di istruzioni | IRDH575 | 2.0 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00089 |
