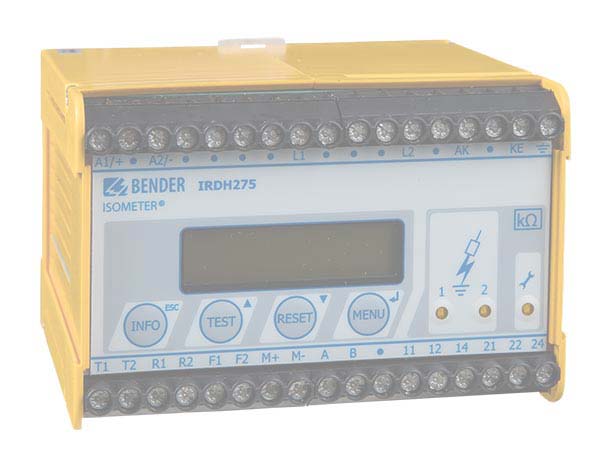

ISOMETER® IRDH275
- Questa serie di dispositivi è in fase di dismissione. -
Consegnabile secondo disponibilità fino al 31.12.2023.
Il vostro referente personale sarà lieto di assistervi.
Conoscete già la nostra nuova generazione di prodotti:
- Questa serie di dispositivi è in fase di dismissione. -
Consegnabile secondo disponibilità fino al 31.12.2023.
Il vostro referente personale sarà lieto di assistervi.
Conoscete già la nostra nuova generazione di prodotti:
Caratteristiche
- Insulation monitoring for unearthed AC, AC/DC systems 0…793 V, DC 0…650 V
- Nominal voltage extendable via coupling device
- Two separately adjustable response values1 kΩ…10 MΩ
- AMPPlus measurement method
- Automatic adaptation to the system leakage capacitance
- Info button to display device settings and system leakage capacitance
- Self monitoring with automatic alarm
- Automatic self test, selectable
- Connection for external kΩ indication
- Test and reset button
- Connection external test/reset button
- Two separate alarm relays with two voltage-free changeover contacts
- N/O or N/C operation
- Backlit LC display
- RS-485 interface
Applicazioni
- AC, DC or AC/DC main circuits
- AC/DC main circuits with directly connected DC components, such as rectifiers, converters, and thyristor-controlled DC drives
- UPS systems, battery systems
- Heaters with phase control
- Installations including switch-mode power supplies
- IT systems including high leakage capacitances
- Coupled IT systems
ISOMETER® IRDH275 Variante/i
| Type | Nominal voltage Un | Supply voltage US | Art. No. |
|---|---|---|---|
| IRDH275-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 / DC 77…286 V* | B91065100 |
| IRDH275-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V | B91065104 |
| IRDH275-425 | AC 0…793 V / DC 0…650 V* | DC 10,2…36 V | B91065108 |
| IRDH275B-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 / DC 77…286 V* | B91065101 |
| IRDH275B-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V | B91065105 |
| IRDH275B-425 | AC 0…793 V / DC 0…650 V* | DC 10,2…36 V | B91065109 |
* Absolute values
Accessori opzionali per ISOMETER® IRDH275
External kΩ measuring instrument 400 µA
| Type | Art. No. |
|---|---|
| 7204-1421 | B986763 |
| 9604-1421 | B986764 |
External kΩ measuring instrument 20 mA
| Type | Art. No. |
|---|---|
| 9620-1421 | B986841 |
Coupling devices
| Type | Nominal system voltage Un | Art. No. |
|---|---|---|
| AGH150W-4 | DC 0…1760 V | B98018006 |
| AGH204S-4 | AC 0…1650 (1300) V | B914013 |
| AGH520S | AC 0…7200 V | B913033 |
Download per ISOMETER® IRDH275
| Tipo | Nome | Dimensione | Lingua | Timestamp | D-/B-Numero |
|---|---|---|---|---|---|
| Dichiarazioni di conformità CE | AGH | 145.4 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Dichiarazioni di conformità CE | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuali di istruzioni | IRDH275/IRDH275B | 1.4 MB | DE | 2019/05/13 10:31:4113.05.2019 10:31:41 | D00176 |
| Manuali di istruzioni | IRDH275/IRDH275B | 1.4 MB | EN | 2019/05/13 10:31:4913.05.2019 10:31:49 | D00176 |
| Manuali di istruzioni | IRDH275/IRDH275B | 601.5 KB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00176 |
| Manuali di istruzioni | IRDH275/IRDH275B | 1.4 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00176 |
| Data sheet | IRDH275 | 422.5 KB | DE | 2022/06/14 09:08:0014.06.2022 09:08:00 | D00122 |
| Data sheet | IRDH275 | 396.8 KB | EN | 2022/06/14 09:08:2914.06.2022 09:08:29 | D00122 |
